如果你需要機械傳遞動力時保持平穩、可靠地從一個軸傳遞到另一個軸，還要它能應對各種“不和諧”——不對中、沖擊振動、高溫環境...那么，輪胎式聯軸器就是你的蕞佳選擇，本文統勛將為您詳細解析輪胎式聯軸器的定義、工作原理、結構特點，并結合圖解幫助您荃面了解這一傳動裝置。

一、什么是輪胎式聯軸器？

輪胎式聯軸器是一種全橡膠（或聚氨酯）元件型撓性聯軸器。主要在于使用了一個輪胎狀的彈性橡膠環作為關鍵紐帶，通過螺栓組牢固地連接在兩個金屬輪轂（半聯軸器）之間。這種設計賦予了它不可替代的優勢：1.良好的減振與緩沖。2.強大的補償能力。3.電氣絕緣。4.無需潤滑。5.結構簡單，拆裝便捷。

二、輪胎式聯軸器的工作原理

輪胎式聯軸器的主要原理是通過彈性元件的剪切變形傳遞扭矩，具體過程如下：

1.扭矩傳遞：當主動軸旋轉時，彈性體因剪切力產生形變，將扭矩傳遞至從動軸。

2.偏差補償：彈性體的彈性可吸收兩軸間的軸向位移（±3~5mm）、徑向位移（±0.5~1mm）及角向偏差（±1°~1.5°）。

3.減震降噪：彈性體吸收振動能量，降低設備噪音，延長傳動系統壽命。

三、輪胎式聯軸器的結構圖解

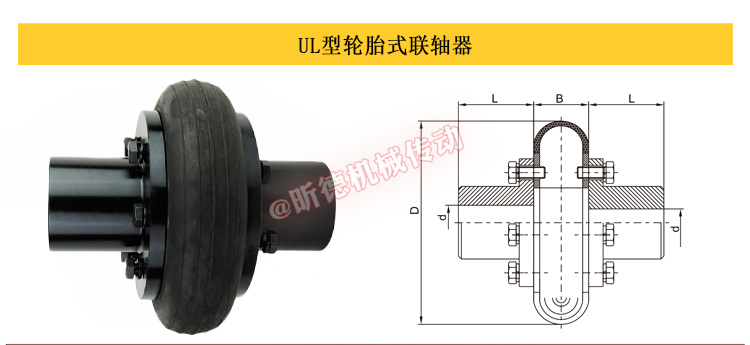

輪胎式聯軸器主要由三部分組成，結構示意圖如下：

1. 彈性體（輪胎體）

材質：通常采用天然橡膠、氯丁橡膠或聚氨酯，具有高彈性和耐疲勞性。

作用：主要傳動部件，通過剪切變形傳遞扭矩，同時吸收振動和補償偏差。

2. 法蘭盤（連接盤）

結構：金屬材質（如鑄鐵、鋼），分為主動端和從動端法蘭。

作用：固定彈性體，并與兩軸通過螺栓連接，確保扭矩傳遞的穩定性。

3. 緊固件

組成：螺栓、螺母、墊圈等。

作用：將法蘭盤與彈性體緊密固定，防止滑動或脫落。

四、為何選擇輪胎式聯軸器？

1.良好的不對中容忍度： 尤其擅長補償大角度偏差（?？蛇_3°-5°甚至更高）和較大的軸向位移。

2.減振降噪： 橡膠元件提供優異的阻尼特性，保護設備，改善工作環境。

3.高彈性，低附加載荷： 明顯降低因不對中在軸上產生的附加彎矩和軸承負荷。

4.電絕緣性： 有效阻斷雜散電流，保護軸承等部件（尤其適用于電機驅動場合）。

5.免維護： 無需潤滑，運行成本低。

6.扭轉柔軟性： 可提供一定的扭轉撓性，緩和啟動、停止或負載變化時的沖擊。

7.重量輕，轉動慣量小。

五、典型應用領域

輪胎式聯軸器主要應用于需要處理不對中、沖擊振動或要求電氣隔離的場合，例如：船舶推進系統、風機（如冷卻塔風機、工業風機）、泵類、發電機組、工程機械、軋鋼設備、各類工業傳動系統等。

上海統勛作為専業輪胎式聯軸器制造商，我們提供定制化設計、髙性能材質及全周期技術支持，助力您的設備實現高效、穩定運行。更提供多種規格、不同彈性體配方選擇，滿足您的苛刻工況需求。歡迎點擊進入我們官方網站獲取詳細技術參數與選型支持 > > >
